Funktionstransformation

Es soll anhand der trigonometrischen Funktionen \mathcolor{red}{\sin\!\left(\alpha\right)} und \mathcolor{blue}{\cos\!\left(\alpha\right)} die Bedeutung von Frequenz (Multiplikation der unabhängigen Variable mit einem Faktor) und Phasenverschiebung (Addition einer Konstanten zur unabhängigen Variablen im Funktionsargument) bei Funktionstransformationen untersucht werden.

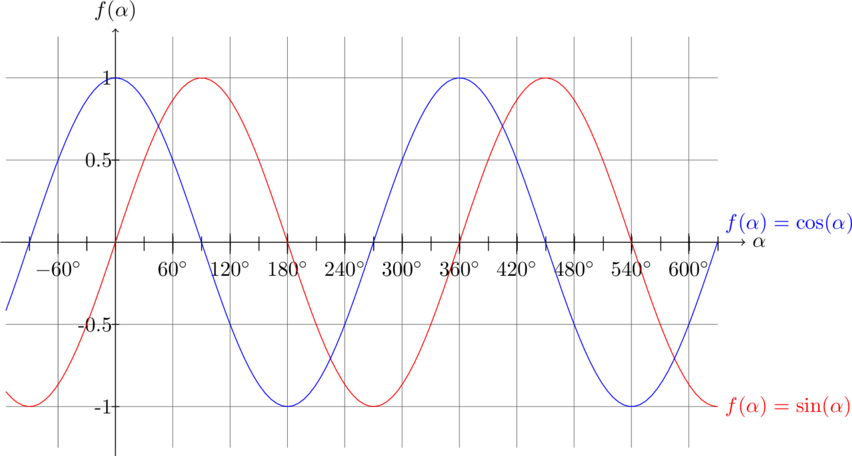

Es gilt folgende Phasenverschiebung zwischen Sinus und Cosinus:
\mathcolor{blue}{\cos\!\left(\alpha\right)}=\mathcolor{red}{\sin\!\left(\alpha+90^{\circ}\right)}
d. h., die Cosinus-Funktion ist eine um 90^{\circ} nach links verschobene Sinus-Funktion.

Rendered by QuickLaTeX.com

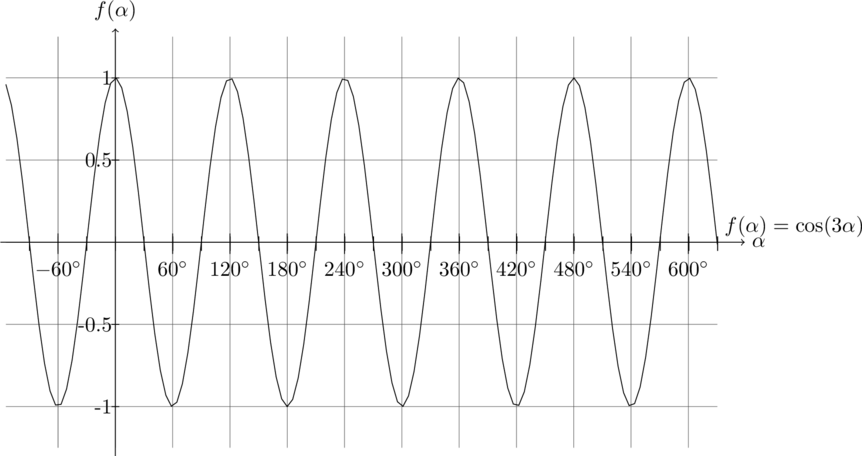

Es soll nun die Funktion \cos\!\left(3\alpha\right) als verschobene Sinus-Funktion angegeben werden.

Rendered by QuickLaTeX.com

Die Schwierigkeit ist, die Phasenverschiebung richtig in den Griff zu bekommen. Nachfolgend werden zwei Vorgehensweisen aufgezeigt.

Änderung der Frequenz

Die schwarze Kurve \cos\!\left(3\alpha\right) geht aus der blauen Kurve \mathcolor{blue}{\cos\!\left(\alpha\right)} hervor, indem man die Frequenz auf 3 erhöht, d. h., die unabhängige Variable mit 3 multipliziert. Das machen wir auch auf der rechten Seite der obigen Gleichung, also bei \mathcolor{red}{\sin\!\left(\alpha+90^{\circ}\right)}.

Demzufolge gilt \cos\!\left(3\alpha\right)=\mathcolor{blue}{\cos\!\left(\boldsymbol{3\cdot\alpha}\right)}=\mathcolor{red}{\sin\!\left(\boldsymbol{3\cdot\alpha}+90^{\circ}\right)}.
Hier sei vermerkt, dass bloss die unabhängige Variable und nicht das gesamte Argument mit 3 multipliziert werden muss, d. h., dass überall wo \mathcolor{red}{\alpha} im Argument auftaucht, es durch \mathcolor{red}{\boldsymbol{3\alpha}} ersetzt wird!

Phasenverschiebung

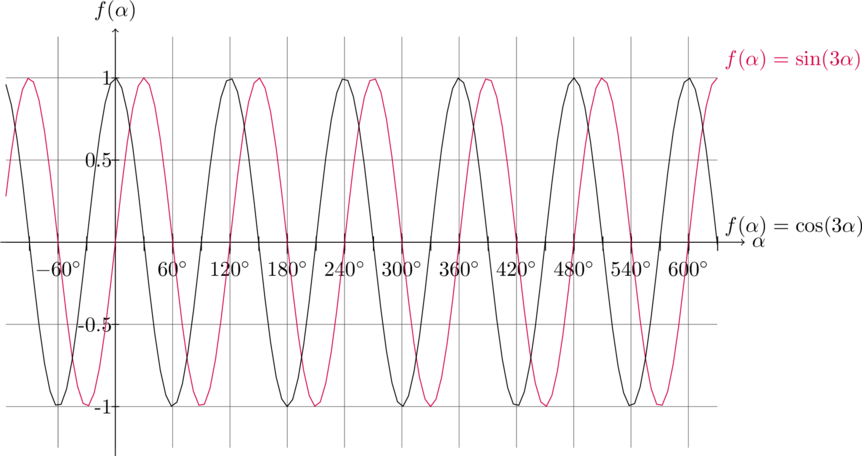

Die schwarze Funktion \cos\!\left(3\alpha\right) ist die um 30^{\circ} nach links verschobene rosa Funktion \mathcolor{magenta}{\sin\!\left(3\alpha\right)}.

Rendered by QuickLaTeX.com

Um die Funktion um 30^{\circ} nach links zu verschieben, ersetzen wir die unabhängige Variable \mathcolor{magenta}{\alpha} durch \mathcolor{magenta}{\boldsymbol{\alpha+30^{\circ}}}. Es gilt also
\cos\!\left(3\alpha\right)=\mathcolor{magenta}{\sin\!\left(3\left(\boldsymbol{\alpha+30^{\circ}}\right)\right)}
was zum gleichen Resultat wie mit der ersten Vorgehensweise führt.

\cos\!\left(3\alpha\right)=\mathcolor{red}{\sin\!\left(3\alpha+90^{\circ}\right)}=\mathcolor{magenta}{\sin\!\left(3\left(\alpha+30^{\circ}\right)\right)}

Reihenfolge der Transformationen

Wir untersuchen nun, worauf bei der Reihenfolge der Transformationen geachtet werden muss. Ausschlaggebend ist, dass man sich auf die unabhängige Variable im Argument konzentriert.

Wird der Sinus zuerst um 90^{\circ} nach links verschoben und dann die Frequenz erhöht, muss konsequenterweise zuerst jede unabhängige Variable \mathcolor{red}{\alpha} durch \mathcolor{red}{\boldsymbol{\alpha+90^{\circ}}} ersetzt werden und danach jedes \mathcolor{red}{\alpha} durch \mathcolor{red}{\boldsymbol{3\cdot\alpha}}. Das führt auf
\cos\!\left(3\alpha\right)=\mathcolor{red}{\sin\!\left(3\alpha+90^{\circ}\right)}.

Wird der Sinus zuerst in der Frequenz verändert und dann die Phase verschoben, wird zunächst jedes \mathcolor{magenta}{\alpha} durch \mathcolor{magenta}{\boldsymbol{3\cdot\alpha}} ersetzt. Die so entstandene Funktion \mathcolor{magenta}{\sin\!\left(3\alpha\right)} muss nur noch um 30^{\circ} (und nicht um 90^{\circ}!) nach links verschoben werden. Das rührt daher, dass die ursprüngliche Funktion \mathcolor{red}{\sin\!\left(\alpha\right)}, und demzufolge auch die ursprüngliche Phasenverschiebung, in x-Richtung um den Faktor 3 gestaucht werden. Nach der Substitution von \mathcolor{magenta}{\alpha} durch \mathcolor{magenta}{\boldsymbol{\alpha+30^{\circ}}} erhalten wir
\cos\!\left(3\alpha\right)=\mathcolor{magenta}{\sin\!\left(3\left(\alpha+30^{\circ}\right)\right)}.

Wenn man einen Summenterm im Argumenten der Sinus-Funktion hat, weiss man, dass zuerst die Phase verschoben wurde.
Hat man einen Produktterm im Argumenten der Sinus-Funktion, wurde zuerst die Frequenz verändert. Die noch zu berücksichtigende Phasenverschiebung bezieht sich auf die um den Faktor 3 transformierte Funktion, und die ursprüngliche Phasenverschiebung muss entsprechend skaliert werden, in unserem Beispiel mit dem Faktor \frac{1}{3}.
